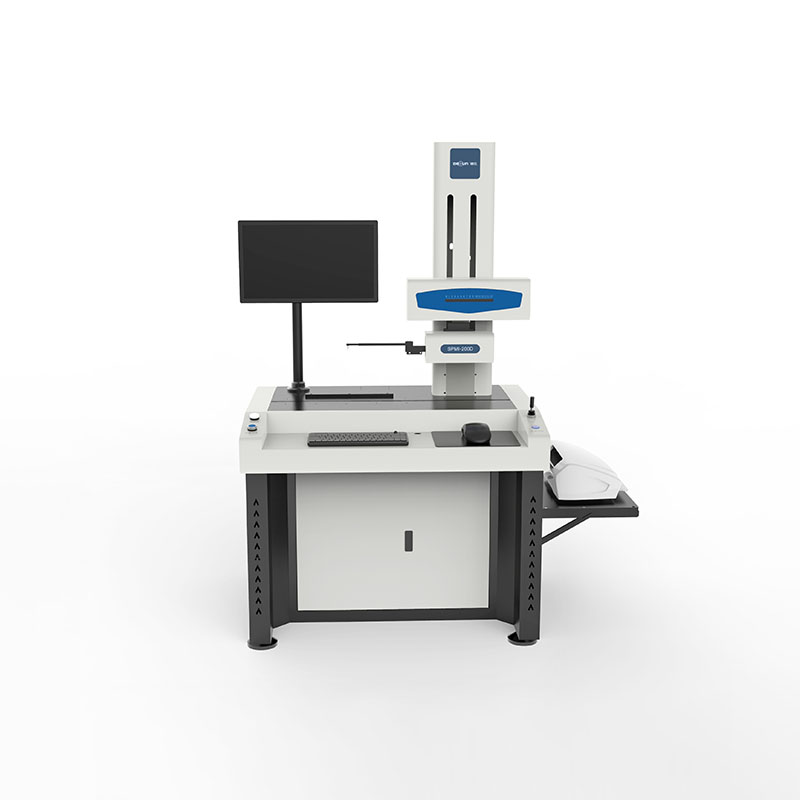

輪廓儀

簡要描述：

輪廓儀是通過儀器的觸針與被測表面的滑移進行測量的，是接觸測量。其主要優點是可以直接測量某些難以測量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某種評定標準讀數或是描繪出表面輪廓曲線的形狀，且測量速度快、結果可靠、操作方便可測量各種精密機械零件的素線形狀，直線度、角度、凸度對數曲線、槽深、槽寬等參數。

型號：SPMI-200

瀏覽量：2

產品更新時間：2025-02-25

產品介紹：輪廓儀是通過儀器的觸針與被測表面的滑移進行測量的，是接觸測量。其主要優點是可以直接測量某些難以測量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某種評定標準讀數或是描繪出表面輪廓曲線的形狀，且測量速度快、結果可靠、操作方便可測量各種精密機械零件的素線形狀，直線度、角度、凸度對數曲線、槽深、槽寬等參數。

產品特點 :

本系列儀器廣泛應用于機械加工、電機、汽配、摩配、精密五金、精密工具、刀具、模具、光學元件等行業。

適用于科研院所、大專院校、計量機構和企業計量室、車間。可測軸承、滾針、滾子、電機軸、曲軸、圓柱銷、活塞銷、活塞、氣門、閥門、齒輪、油泵油嘴、液壓件、氣動件、紡機配件等。

型號	SPMI-200	SPMI-400	SPMI-600
測量范圍	X方向：140mm
	輪廓度量程：20mm	輪廓度量程：40mm	輪廓度量程：60mm
Z 軸運行高度	400mm
最小測量內孔	5mm
線性精度	± (1.2+\|0.15H\|) μm
圓弧	± (1.2+R/12) μm
角度	±1'
直線度	0.7 μm/100mm
光柵分辨率	0.1 μm
測量速度	0.05-20mm/s
爬坡角度	上升 77 度；下降 88 度
