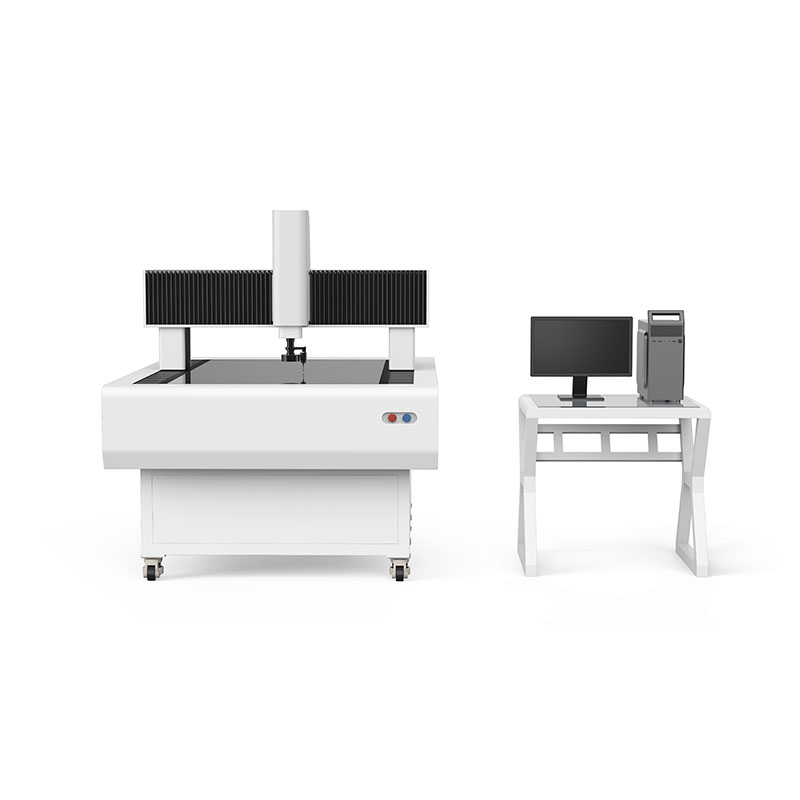

龍門式影像測量?jī)x
簡要描述：
CNC龍門自動影像測量?jī)x專為大尺寸測量而設計，其大行程可達 3000 X 2000mm, 適用于 PCB、LCD、鈑金、航空航天等行業的大行程測量。它采用移動橋式結構，匯集了行業內先進的設計理念，以更完善的設計和更嚴格的生產流程控制，確保機臺的精度和穩定性。
型號：LMVMU6050/T
瀏覽量：2
產品更新時間：2025-02-25
|
產品優勢：CNC龍門自動影像測量?jī)x專為大尺寸測量而設計，其大行程可達 3000 X 2000mm, 適用于 PCB、LCD、鈑金、航空航天等行業的大行程測量。它采用移動橋式結構，匯集了行業內先進的設計理念，以更完善的設計和更嚴格的生產流程控制，確保機臺的精度和穩定性。 產品特點： 1、自動變倍光學鏡頭，可實現變倍測量。 2、可程控 5 環 8 區環形表面光源，LED 輪廓光源。 3、ZONSON2D 全自動影像測量軟件。 4、移動橋式結構， 大行程全自動測量，四軸CNC控制。 5、精密花崗巖機臺，精度高、穩定性好。 6、全鼠標、手柄式的自動化控制，簡單易用。 7、提供多種規格標準配置 , 并可根據要求進行個性化定制。
儀器測量精度：≤ (3+L/200 )μm 操作方式：全自動控制手柄操作 三軸控制系統：德國布魯克直流精密伺服電機驅動 ( 帶抱閘 ) 光柵尺 : SOPIN 貼片式光柵尺，分辨率 0.5μm 放大倍率 : 光學放大倍率 0.7X-4.5X、影像放大倍率20-180X( 可定制 ) 成像系統 : ?？低暻д拙W(wǎng)高速光纖數字相機（不需要搭載視頻圖像卡更清晰） 鏡頭 : 普密斯 6.5:1 自動變倍鏡頭 導軌 : 中國臺灣 HIWIN 精密級平行交叉導軌 X/Y/Z軸傳動: 中國臺灣 HIWIN 研磨級滾珠絲杠
|
